Seit vielen Jahren verbinden wir Tradition mit Innovation, um allen unseren Kunden hochwertige Produkte zu bieten. Im Jahr 2023 erreichten wir eine Produktionsleistung von über 6.280 km Stahlrohren und über 9.754 km Stahlprofilen.

Beim Schweißen von Rohren und Profilen halten wir uns an die Normen EN 10305-3 und 10305-5. So verlassen alle Produkte unsere Produktion mit den Eigenschaften, die unsere Kunden fordern.

WIR PRODUZIEREN ROHRE UND PROFILE IN DEN FOLGENDEN GÜTEN:

• E195 | E220 | E235 | E355 | E420
• In CR1S2, CR1S3, CR2S2, CR2S3, CR2S4
• Auf Anfrage können wir auch im geglühten Zustand liefern.

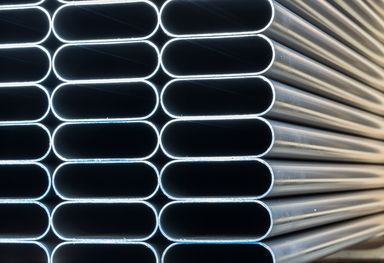

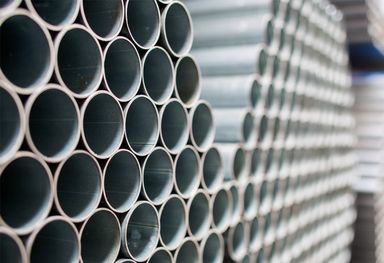

Wir fertigen Rohre, Profile, Flachrollen, Tunnel und Sonderformen auf Anfrage.

PRÄZISIONSSCHNEIDEN VON ROHREN UND PROFILEN

Wir liefern unseren Kunden präzise geschnittene Rohre und Profile mit hohen Längentoleranzen. Die so bearbeiteten Produkte können ohne weitere Modifikationen weiterverarbeitet werden - dank des Sägezentrums ACS 105 von Rattunde.

Wir bieten:

• Entgraten
• Profuk
• Waschen
• Automatisches Verpacken
• +Wir bieten auch die Möglichkeit der Herstellung von Rohren und Profilen aus vom Kunden geliefertem Material.

PRÄZISIONSSCHNEIDEN VON ROHREN UND PROFILEN

HOCHLEISTUNGSSCHNEIDZENTRUM (RATTUNDE)

Für das Präzisionsschneiden von Rohren und Profilen im Bereich von 150 mm bis 4.000 mm mit einer Längengenauigkeit von +/-0,20 mm. Neben den grundlegenden Prozessen des Schneidens und Scherens von Rohren und Vollmaterial können RATTUNDE Produktionssysteme auch eine Vielzahl von Prozessen integrieren, wie z.B. Bürstentgraten. Sie erhalten also eine auf Ihre Anforderungen zugeschnittene Hochleistungsanlage, einen entsprechenden Service und fertige Endprodukte, die markiert, gemessen, gewaschen und gestapelt sind.

Unser Angebot umfasst 2 Hochleistungsschneidemaschinen, so dass wir im Falle eines Ausfalls sofort einsatzbereit sind, auch mit der Möglichkeit, eine zweite Maschine einzusetzen.

PILOUS-BANDSÄGE

Der robuste Gussarm mit einem 27 × 0,9 mm Sägeband ermöglicht sowohl den Serienschnitt von Vollmaterial als auch den Schnitt von Qualitätsmaterialien. Der sehr hohe, stufenlos einstellbare Schnittwinkelbereich von 60° nach rechts ist optimal für den komfortablen Zuschnitt von Materialien für Schlosser.
Konstruktion. Das moderne Sägeblattarmkonzept garantiert hohe Schnittbereiche sowohl für Senkrechtschnitte als auch für Schrägschnitte. Das Bedienpult einschließlich des Öldruckregelventils ist ergonomisch an der Vorderseite des Sockels angebracht. Der Sägeblattarm wird manuell angehoben, der Vorschub in den Schnitt erfolgt durch das Eigengewicht des Arms mit der Möglichkeit der stufenlosen Regulierung durch das Öldruckdrosselventil.
Diese Ausführung ermöglicht den Einbau einer Rollenbahn vor und nach dem Schnitt.
Abmessungen des Sägeblatts: 2600 × 27 × 0,9 mm

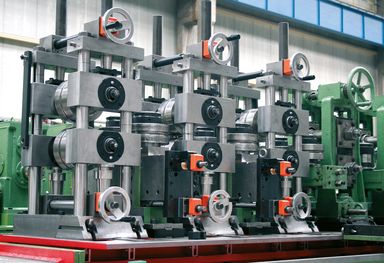

SCHWEISSLEITUNGEN

TWL1

Linie zur Herstellung von geschweißten Rohren und Profilen mit Toleranz +/- 0,12 mm. Rohre Durchmesser 14 - 54 mm. Profile 15 × 15 - 50 × 50 mm. In Dicken von 0,8 - 2,5 mm und Längen von 4 000 mm - 14 500 mm. Die maximale Maschinengeschwindigkeit beträgt je nach Profil bis zu 100 m/min. Auf Wunsch des Kunden kann bei einigen Produkten die Innenschweißung entfernt werden.

TWL2

Anlage für die Herstellung von geschweißten Präzisionsrohren und -profilen, auch verzinkt, mit Toleranzen von +/- 0,15 mm. Rohre mit einem Durchmesser von 18 - 75 mm. Profile 18 × 18 - 60 × 60 mm. Alle in Dicken von 1 - 3 mm und Längen von 4 000 mm - 14 500 mm. Die maximale Maschinengeschwindigkeit beträgt je nach Profil bis zu 80 m/min. Auf Kundenwunsch kann bei einigen Produkten die Innenschweißung entfernt werden.

TWL3

Linie für die Herstellung von geschweißten Präzisionsrohren und -profilen, auch verzinkt, mit Toleranzen von +/-0,15 mm. Rohre in den Durchmessern 32 - 101 mm. Profile 25 × 25 - 80 × 80 mm. Alle in Dicken von 1,2 - 3 mm und Längen von 4 000 mm - 12 000 mm. Die maximale Maschinengeschwindigkeit beträgt je nach Profil bis zu 70 m/min. Auf Wunsch des Kunden kann bei einigen Produkten die Innenschweißung entfernt werden.

Mehr über unsere Maschinen und Spezifikationen finden Sie in unserem neuen KATALOG!
